电容器额定电压的选择

无功补偿装置电容器额定电压的选择

引言

在低压配电系统中，我们经常会用到无功补偿装置，通常我们在选择和应用低压无功补偿装置的电容器时，厂家样本中，对于400V系统三相补偿，电容器的额定电压有0.25kV、0.28kV、0.4kV、0.45kV、0.48kV、0.525kV,那么这几个电压如何选择？

1 电容器额定电压的选择

1.1 国标GB/T 12747.1

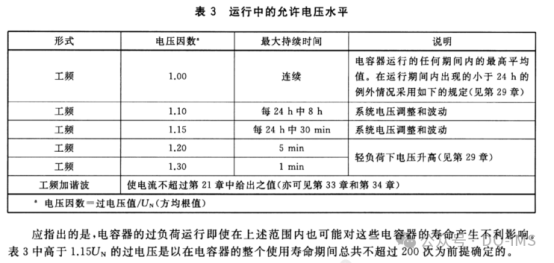

GB/T 12747.1-2017 标称电压1000V及以下交流电力系统用自愈式并联电容器，电容器运行中的电压水平1.0UN时连续运行、1.1UN时每24h中8h、1.15UN时每24h中30min。


1.2 国标GB/T 156

在GB/T 156-2017 标准电压 3.1标称电压220V~1000V交流系统及相关设备，常用到的400V系统，三相四线或三相三线系统的标称电压220/380V，我国GB/T 156-2017 标准电压，使用重新起草法修改采用IEC60038:2009 IEC标准电压，将IEC标准电压230/400V和400/690V分别修改为220/380V和380/660V,同时增加了某些应用领域使用的1140V。




1.3 国标GB 50052

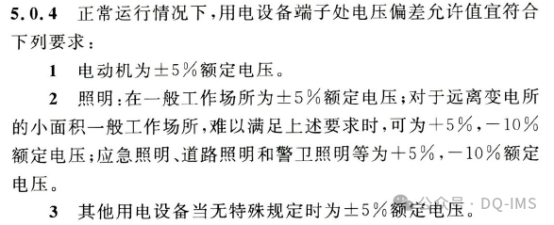

GB 50052-2009 供配电设计规范 5.0.4正常运行情况下,用电设备端子处电压偏差允许值，一般都是±5%额定电压。


2 电容器额定电压计算选择

低压无功补偿装置的电容器一般安装在配电房靠近变压器低压侧的电源端，变压器低压侧的额定电压Ue比标称电压380V提升了5%，即380V*1.05=400V。此时电容器额定电压Un应取1.1Ue即400V*1.1=440V，按照电容器厂家样本选择450V较为合理。

对于低压单相分补的电容器，系统标称相电压220V，变压器低压侧的额定电压Ue为220V*1.05=230V。此时单相分补电容器额定电压Un应取1.1Ue即230V*1.1=254V，按照电容器厂家样本可选择250V。

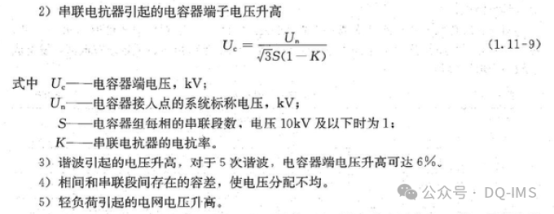

对于带7%电抗率的电容器，根据《工业与民用供配电设计手册(第四版)》1.11.5.1电容器额定电压的选择 2)串联电抗器引起的电容器端子电压升高（P38-39）


此处在低压三相电容器时√3应为1、串联段数S为1，上述1.11-9公式则为Uc=Un/(1-K)=1.1*400V/(1-0.07)=473V，选择带7%电抗率电容器的额定电压，按照电容器厂家样本可选择480V。同理带14%电抗率电容器的额定电压，计算Uc=511.6V，可选择525V。

3 结语

电容器的运行电压对电容器十分重要，电容器介质上的电压过分增高,电容器的性能和寿命将受到不利影响。为降低谐波等的影响而接入与电容器相串联的电路元件时,会引起电容器端子上的电压升高到超过电网运行电压,从而需要相应提高电容器的额定电压。在选取额定电压UN时，应避免将安全裕度取得过大,导致运行时电容器的输出容量与额定容量相比减少很多。
