光伏“捣乱”,无功补偿设备为何懵圈?小心力调电费找上门!



光伏“捣乱” ,无功补偿设备为何懵圈? 小心力调电费找上门!






     你装了光伏电站,电费不降反增?可能是“力调电费”在作怪!分布式光伏接入用户配电系统后,悄然改变了系统内部的“潮流” ,让原本兢兢业业工作的无功补偿设备瞬间“懵圈” ,甚至“失灵” ,最终导致计量点功率因数下降,产生额外的力调电费罚款。今天 我们就来揭开这背后的原因,看看如何拯救“懵圈”的无功补偿设备。




一、无功补偿的“初心”与常规原理

大多数用户的配电系统都配备了无功补偿设备(电容为主,少数为 SVG) ,其核心目 标是维持计量点(通常是高压侧或低压主进线) 的功率因数达标,避免力调电费。

设备如何工作?

1. 采集信号: 控制器通过电流互感器(CT)和电压信号(通常取自 低压主进线 ),实时采集电流、电压。

2. 计算决策: 控制器内部计算单元实时计算出有功功率(P)、无功功率(Q)和 功率因数(PF)。

3. 执行补偿: 根据计算结果(主要看 Q 和 PF),控制器决定投入/切除电容器组 或调节 IGBT 输出(SVG),发出所需的无功功率进行补偿。

关键点:信号采集位置!

常规情况下,低压主进线柜采集到的 P 和 Q,就是 用户所有用电负荷的真实需

补偿好这里的功率因数,高压计量点的功率因数自然达标(只差一个变压器损 耗)

二、光伏接入:改变了“游戏规则”

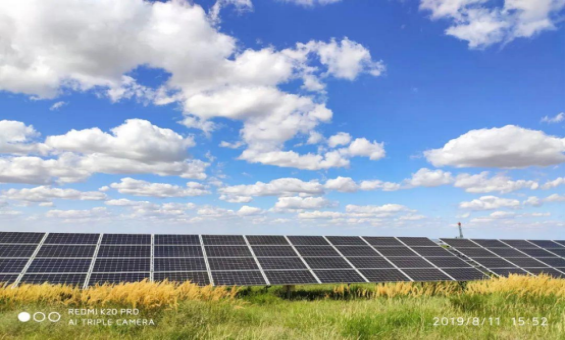

光伏接入点(通常在低压侧负荷附近)如同在用户内部系统中加入了一个新的“电 源”。它主要输出有功功率(默认单位功率因数运行,无功 Q≈0)



问题来了:

潮流逆转: 光伏发电时,系统内部的能量流动方向(潮流)发生改变。部分甚 至全部负荷由光伏就近供电。

采集点“失真”: 安装在 低压主进线柜 的补偿控制器,采集到的信号不再是 纯粹的负荷需求,而是:

img3   有功功率(P 采集) = 负荷有功需求(P 负荷) - 光伏有功出力(P 光伏)

img4   无功功率(Q 采集)  负荷无功需求(Q 负荷) (光伏默认不提供无功)

结果:  即使实际负荷的 Q 需求没变, P 采集却 大幅降低 ,导致控制器计算出  功率因数(PF 采集)显著下降 !(PF = P / S, S=√ (P²+Q²))



三、“懵圈”的控制器:为何失灵了?

场景模拟(假设使用电容器固定分组补偿):

1.   无光伏时:

img5   负荷需求: P 负荷=50kW, Q 负荷=40kVar → PF=0.78 (低)

img6   控制器动作:投入 30kVar 电容器组。

img7   补偿后: P=50kW, Q=10kVar → PF=0.98 (达标)

2.   有光伏时(出力 40kW):

img8   主进线采集点信号: P 采集 = 50kW - 40kW = 10kW , Q 采集 ≈ 40kVar (不变) → PF 采集 ≈ 0.24 (极低!)

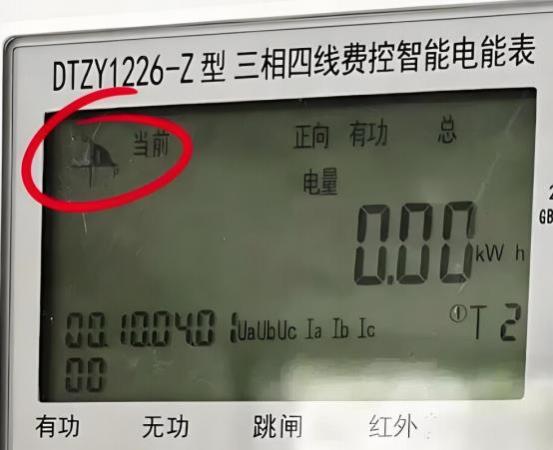

img9   控制器“懵圈”:检测到 PF 极低甚至为负数,急需补偿!投入 30kVar 电容 器组。

img10   补偿后: P 采集≈10kW, Q 采集≈10kVar (40kVar 负荷需 - 30kVar 补偿)  PF 采集≈0.7   (依然不达标!)

img11   控制器困境:



继续投? 下一组容量可能过大,极易导致 过补偿 (Q 变负, PF 可能 更差甚至罚款更重),且 SVC 固定组难以精确补偿小量需求。

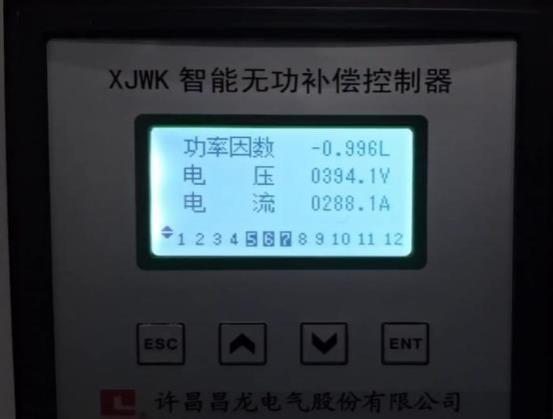

不投? 控制器看到 PF 为负数却不动作,用户以为设备坏了!系统支路

PF 持续不合格,力调电费产生。





核心问题: 采集点信号(P 采集↓, Q 采集≈Q 负荷)与真实的补偿目标(主进线 PF) 脱节了!环境变了(光伏加入),老办法(在主进线采集信号补偿)不灵了。这就像  “刻舟求剑” ,船(系统)的位置(潮流)变了,按原记号(采集点信号)找剑(有  效补偿) 自然失败。






四、如何拯救“懵圈”的无功补偿设备?

关键思路:让控制器重新“看清”真实的无功需求!

方案 1:调整接入点与采集点(光伏在电源侧并网

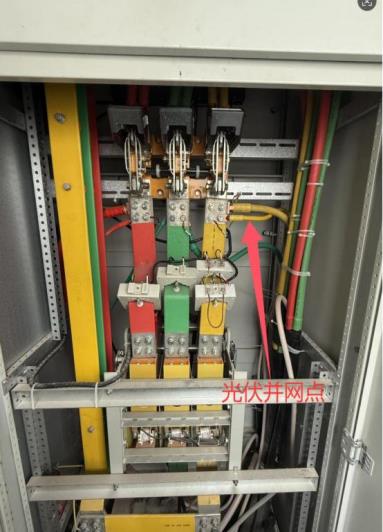

将光伏接入点尽量靠近主进线 (在全部负荷之前)。



将无功补偿控制器的信号采集点移至光伏接入点之后 (靠近负荷侧)。

img13   效果:  控制器采集的信号重新反映 纯负荷的 P 负荷和 Q 需求 ,可以正常 补偿负荷无功,维持 采集点(负荷支路)的功率因数

img14   虚拟补偿   无法直接保证主进线处的功率因数达标! 因为主进线处潮流

=P 光伏 + (P 负荷 - P 光伏?) + Q 补偿?,情况复杂。负荷支路 PF 好,主进 线 PF 可能依然糟糕。但这至少能让补偿设备“动起来” ,避免过补和完全失 效。








方案 2:精细化/升级补偿设备(设备层面)

细化电容器分组: 增加电容器组数,减小单组容量,提高补偿精度,应对更小 的无功需求波动。成本增加有限,是常用改进措施。

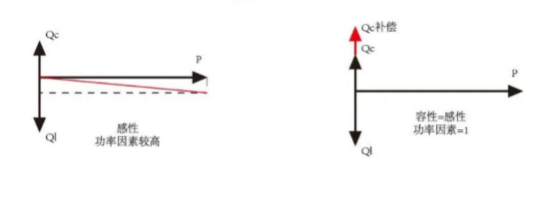

提高补偿目标值: 将控制器目标 PF 从 0.9/0.95 进一步提高(如 0.98),预留 更大裕度应对波动。

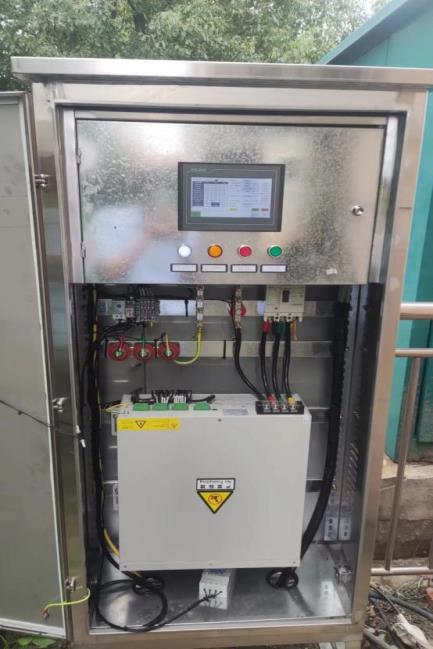

更换/加装 SVG:

img16   SVG 作为电力电子设备,可 连续、动态、精确 地输出/吸收无功功率(在额 定容量内),完美解决固定分组电容器的“粗放”问题。

img17   缺点:造价高,维护要求高于电容器。

img18    经济性考量:  对于光伏规模大、力调罚款风险高的项目,早期投入 SVG 可 能比长期承担罚款更划算。部分有远见的光伏投资商已在并网点旁配置专用  SVG。
